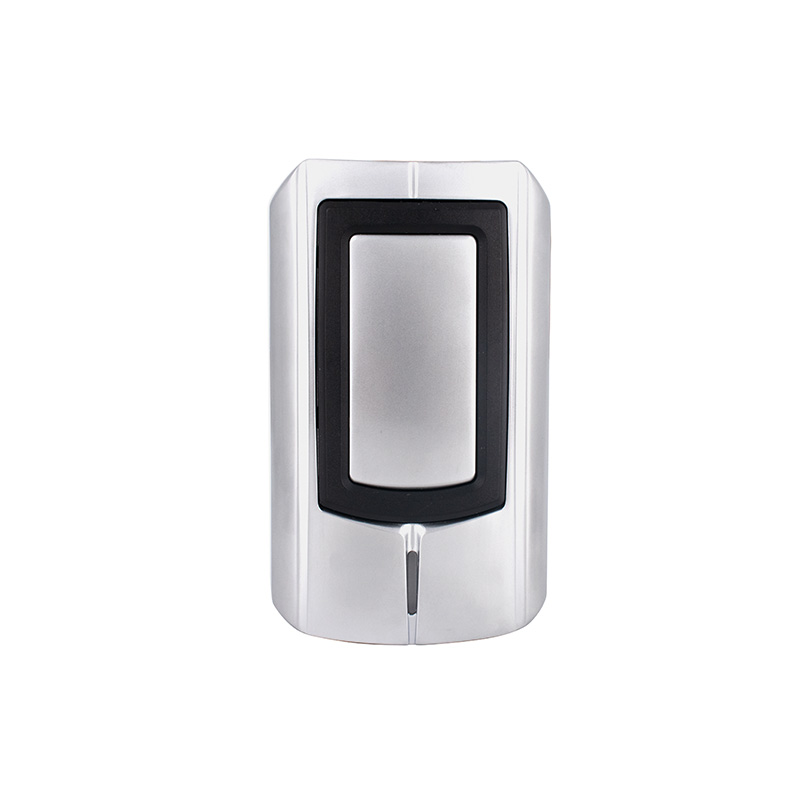

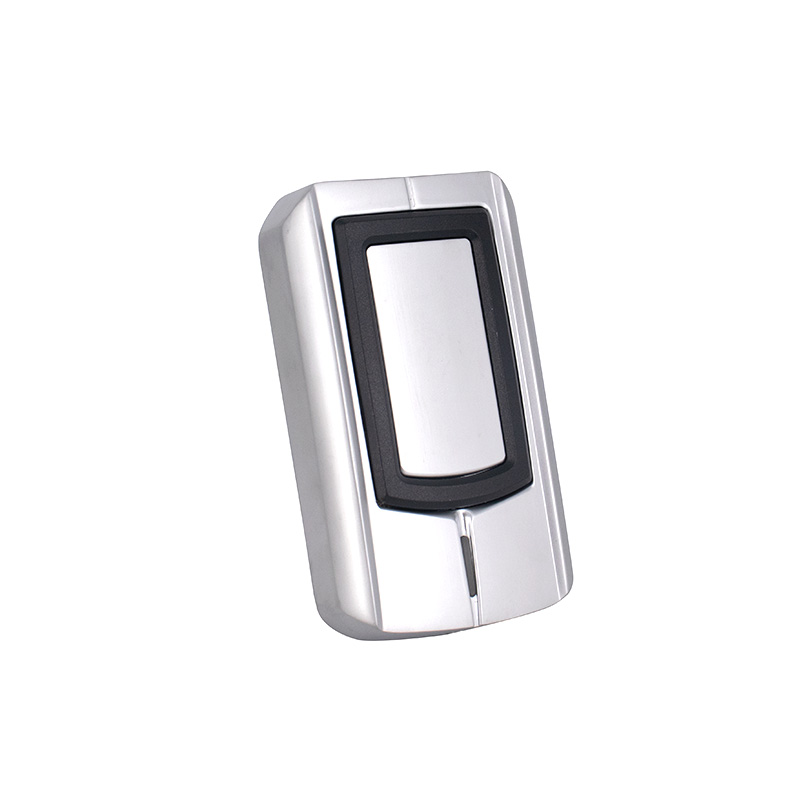

KA-JS01金属门禁读头

本系列的125KHz,13.56MHz非接触式射频ID卡和M1维庚读卡器,均采用先进的射频接收线路设计及工业级的嵌入式微控制器,结合高效译码算法,完成对64bits Read-Only uem4100兼容式ID卡和Philips公司Mifare标准的13.56MHz射频IC卡的接收和输出。

全国热线

0755-27595891
185 6561 7969

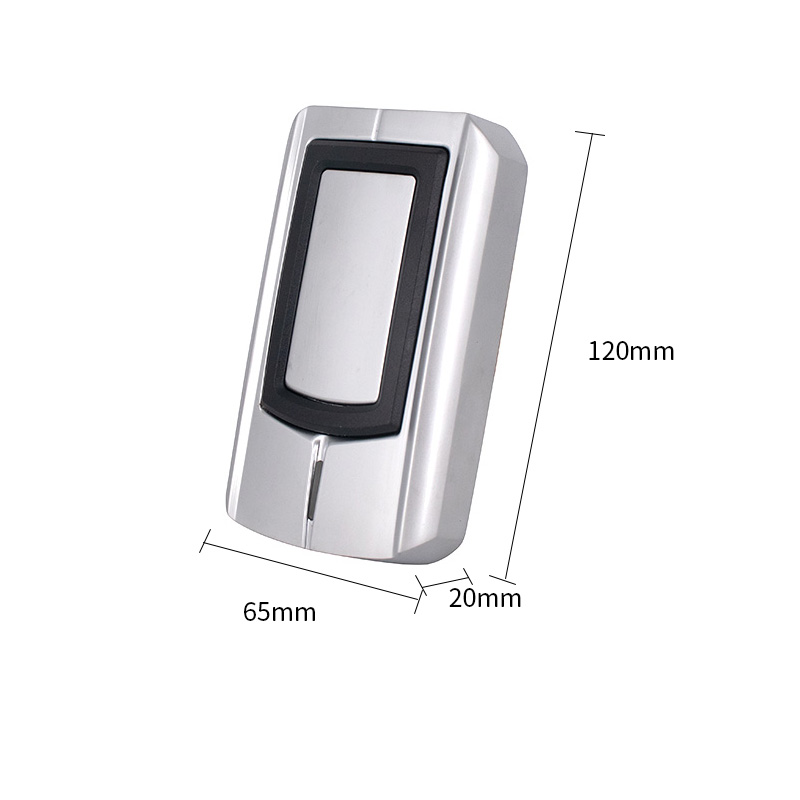

产品参数产品尺寸图安装示意图相关PDF

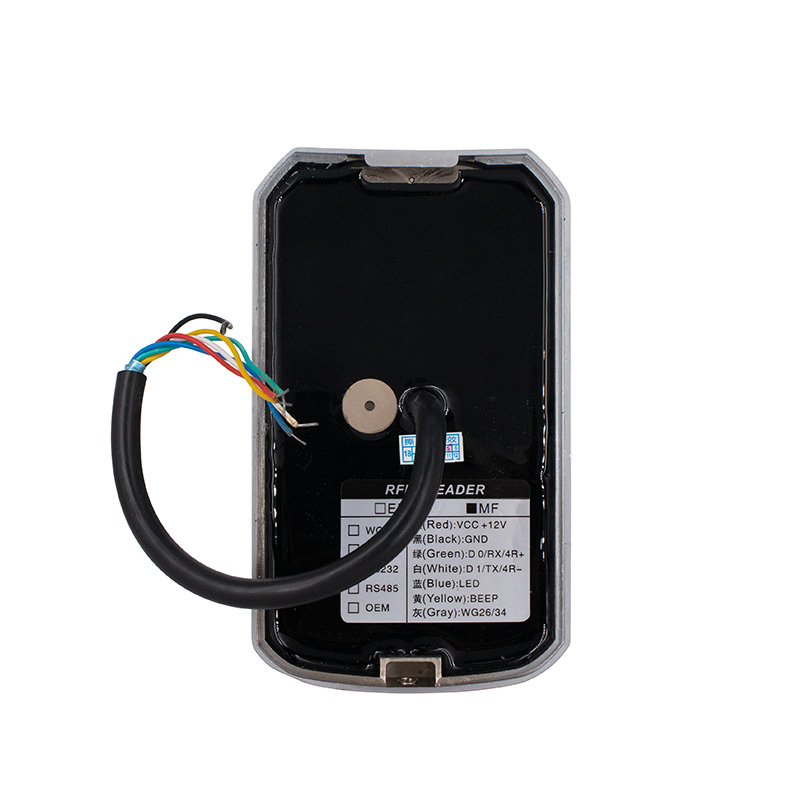

读卡器接线定义：

读卡器工作原理：

（1）读卡器将载波信号经天线向外发送；

（2）卡进入读卡器的工作区域后，由卡中电感线圈和电容组成的谐振回路接收读卡器发射的载波信号，卡中芯片的射频接y模块由此信号产生出电源电压、复位信号系统时钟，使芯片“激活”；

（3）芯片读取控制模块将存储器中的数据经调相编码后调制在载波上，经卡内天线回送给读卡器；

（4）读卡器对接收到的卡回送信号进行解调、解码后送至后台计算机或控制器；

（5）后台计算机或控制器根据卡号的合法性，针对不同应用做出相应的处理和控制。

（6）读卡器工作示意图：

产品推荐 / Hot product

项目	参数	项目	参数
工作频段	125Khz	读卡类型	TK4001、EM4100等ID卡
重量	160G	尺寸	110mm×80mm×26mm
读卡距离	0~80mm	读卡时间	＜100mS
读卡速度	0.2S	读卡间距	0.5S
通讯接口	USB	工作温度	-20℃—70℃
工作电压	5V	工作电流	100mA
操作系统	Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android
其他	状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯）内置喇叭：蜂鸣器，可控制LED和蜂鸣器输出格式：支持定制格式，亦可选配“拨码开关格式”

项目	参数	项目	参数
工作频段	13.56Mhz	读卡类型	MF\S50\S70等14443A协议标签
重量	160G	尺寸	110mm×80mm×26mm
读卡距离	0~80mm	读卡时间	＜100mS
读卡速度	0.2S	读卡间距	0.5S
通讯接口	USB	工作温度	-20℃—70℃
工作电压	5V	工作电流	100mA
操作系统	Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android
其他	状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯）内置喇叭：蜂鸣器，可控制LED和蜂鸣器输出格式：支持定制格式，亦可选配“拨码开关格式”

项目	参数	项目	参数
工作频段	13.56Mhz	读卡类型	MF\S50\S70等14443A协议标签
重量	140G	尺寸	104mm×68mm×10mm
读卡距离	0~80mm	读卡时间	＜100mS
读卡速度	0.2S	读卡间距	0.5S
通讯接口	USB	工作温度	-20℃—70℃
工作电压	5V	工作电流	100mA
操作系统	Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android
其他	状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯）内置喇叭：蜂鸣器，可控制LED和蜂鸣器输出格式：默认10位10进制（4字节），支持定制输出格式。

项目	参数	项目	参数
工作频段	125Khz	读卡类型	TK4001、EM4100等ID卡
重量	140G	尺寸	104mm:68mm×10mm
读卡距离	0~80mm	读卡时间	＜100mS
读卡速度	0.2S	读卡间距	0.5S
通讯接口	USB	工作温度	-20℃—70℃
工作电压	5V	工作电流	100mA
操作系统	Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android
其他	状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯）内置喇叭：蜂鸣器，可控制LED和蜂鸣器输出格式：支持定制格式
