D1/D2门禁读头是12KHZ或13.56MHz非接触式ID/M1卡韦根读头，釆用先进的射频接收线路设计及嵌入式微控制器，结合高效译码算法。具有接收灵敏度高、工作电流小、单直流电源供电、价位低、性能高等特点。防尘、防潮、全密封的设计便于用户安装在室外等恶劣条件下，无机械磨损、经…
0755-27595891
185 6561 7969
项目 | 指标 |
型号 | D1（米色） / D2（黑色） |
供电电源 | DC 9V-16V |
工作电流 | 0-100mA |
支持卡片 | ID卡（TK4001/EM4100等） IC卡 Mifare one等14443A协议卡（S50\S70等） |
感应距离 | 0mm-100mm(与卡片及使用的环境有关) |
读卡时间 | <200ms |
读卡间距 | ＜0.5S |
输出格式 | Wiegand 26/Wiegand 34 |
传输距离 | WG26/34≤100M |
工作温度 | -25℃ ~ +75℃ |
工作湿度 | <90%无凝露 |
外型尺寸 | 114mm×76mm×16mm |
重 量 | 190G左右 |
排线长度 | 180mm±5mm |
材质 | ABS及喷塑，内部灌黑色树脂胶（可有效防水） |
内置喇叭 | 蜂鸣器，可控制LED和蜂鸣器 |
一、灯光线序定义
l 刷卡区待机状态：红灯常亮
l 刷卡区读卡状态：绿灯约亮0.5秒

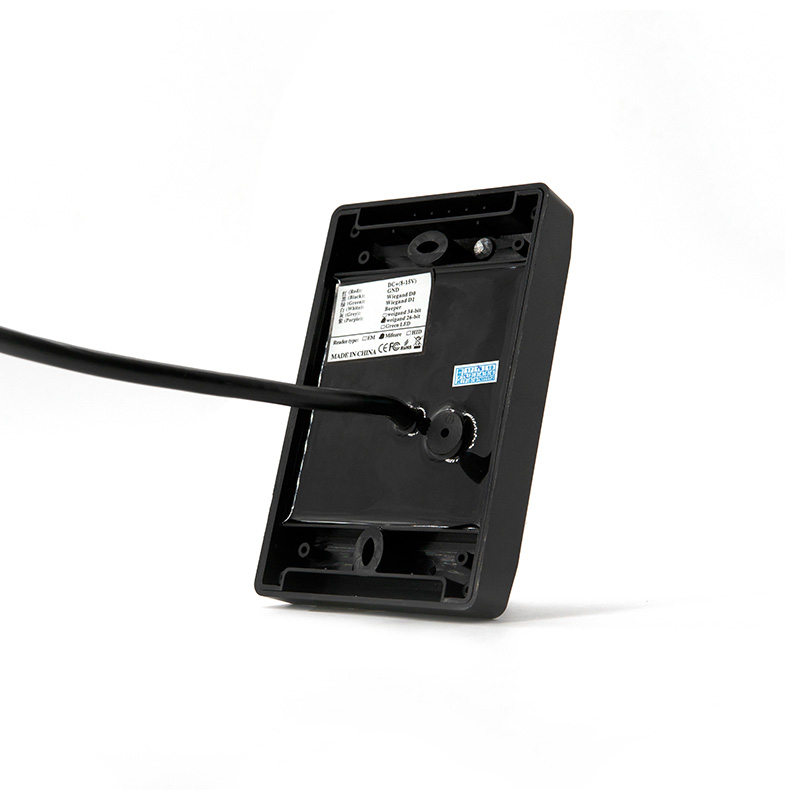

线序定义
l 红（Red）： VCC（12V）
l 黑（Black）： GND（地）
l 白（White）： Wiegan D0（韦根0）
l 绿（Green）： Wiegan D1（韦根1）
l 灰（Grey）： 灰线接地绿灯常亮，蜂鸣器常响
l 紫（Purple）：默认W26, 紫线接地低平W34
二、 注意事项
1. 门禁读头不能存储用户数据及信息，亦不能增加卡用户、密码用户及指纹用户。它只是之&拓展刷卡或密
码开锁工具，需依托于门禁一体机、刷卡考勤机、多门控制器等设备才能使用。
2. 安装/拆卸时，请先关闭电源，切勿带电操作。
3．最大读卡距离是在无干扰环境中，读卡器按照正确方式安装，且卡片平行于读卡器表面测得，任何电磁干
扰环境都将影响读卡距离。
4．请勿将读卡器安装于磁性、金属物体表面，磁性、金属材料都将严重影响射频信号
5．请勿将读卡器安装于产生干扰电磁场设备附近，如：马达、AC/DC转换器、UPS、继电器、监视器等。
6．电源应保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。电源的安装尽可能靠近用电设备，
以避免受到干扰和传输损耗。
7．建议布线时注意强、弱电分开走线，相隔要求大于500px。电源线应采用线径足够粗i多股导线。
8. 在读卡后，若IC卡仍在射频卡感应区内，读卡器将不做任何提示，不发送数据。
项目 | 参数 | 项目 | 参数 |
工作频段 | 125Khz | 读卡类型 | TK4001、EM4100等ID卡 |
重量 | 160G | 尺寸 | 110mm×80mm×26mm |
读卡距离 | 0~80mm | 读卡时间 | ＜100mS |
读卡速度 | 0.2S | 读卡间距 | 0.5S |
通讯接口 | USB | 工作温度 | -20℃—70℃ |
工作电压 | 5V | 工作电流 | 100mA |
操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android | ||
其他 | 状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 输出格式：支持定制格式，亦可选配“拨码开关格式” |
项目 | 参数 | 项目 | 参数 |
工作频段 | 13.56Mhz | 读卡类型 | MF\S50\S70等14443A协议标签 |
重量 | 160G | 尺寸 | 110mm×80mm×26mm |
读卡距离 | 0~80mm | 读卡时间 | ＜100mS |
读卡速度 | 0.2S | 读卡间距 | 0.5S |
通讯接口 | USB | 工作温度 | -20℃—70℃ |
工作电压 | 5V | 工作电流 | 100mA |
操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android | ||
其他 | 状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 输出格式：支持定制格式，亦可选配“拨码开关格式” |
项目 | 参数 | 项目 | 参数 |
工作频段 | 13.56Mhz | 读卡类型 | MF\S50\S70等14443A协议标签 |
重量 | 140G | 尺寸 | 104mm×68mm×10mm |
读卡距离 | 0~80mm | 读卡时间 | ＜100mS |
读卡速度 | 0.2S | 读卡间距 | 0.5S |
通讯接口 | USB | 工作温度 | -20℃—70℃ |
工作电压 | 5V | 工作电流 | 100mA |
操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android | ||
其他 | 状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 输出格式：默认10位10进制（4字节），支持定制输出格式。 |
项目 | 参数 | 项目 | 参数 |
工作频段 | 125Khz | 读卡类型 | TK4001、EM4100等ID卡 |
重量 | 140G | 尺寸 | 104mm:68mm×10mm |
读卡距离 | 0~80mm | 读卡时间 | ＜100mS |
读卡速度 | 0.2S | 读卡间距 | 0.5S |
通讯接口 | USB | 工作温度 | -20℃—70℃ |
工作电压 | 5V | 工作电流 | 100mA |
操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android | ||
其他 | 状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 输出格式：支持定制格式 |
