| 产品型号 | X66 |
| OS | RTOS |
| 电压电流 | DC12V，电流<100ma |
| 用户容量 | 指纹500枚，卡500张，密码500个 |
| 卡类支持 | 标配ID |
| 安装方式 | 壁挂式 |
| 通信及控制端口 | USB OTG2.0（未开放终端客户用途），韦根输出，开门输出，门铃，出门开关 |
| 考勤功能 | 无 |
| 门禁功能 | 简单门禁，无复杂控制，可编程控制配置 |
| 看门狗设计 | 外置硬件方式看门狗，保证系统异常永远可以自动复位 |
| 指纹图像采集 | >500DPI |
| 验证速度 | <1秒 |
| 存储器件规格 | 工业级别，保证数据可以长时间保存 |
| 电源防反接 | 保证施工错误，不会烧毁设备 |
| 蜂鸣器 | p持 |
| 软件扩展功能 | 无 |
| 多国语言 | 中文、英文 |
| RFID刷卡距离 | ID>5cm |
| 入口最高压设计 | 25V，标配12V，超过无法正常工作，电源设计抗冲击级别 |
| 电源功率设计 | 1.5A设计，相对使用100mA，等级高，寿命可靠 |
| 防水等级 | 不防水 |
| 客户编程 | 支持，功能键完成，&单快捷 |
| 韦根输出 | 支持 |
| 出门开关 | 支持 |
| 韦根输出格式 | WG34 |

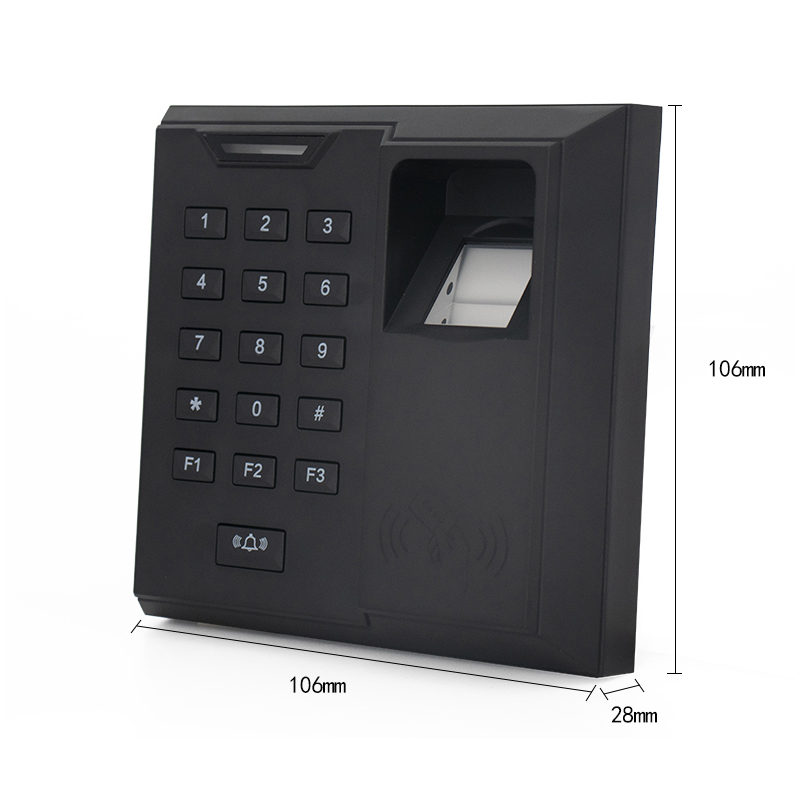

| 产品尺寸 | 106*106*28mm |

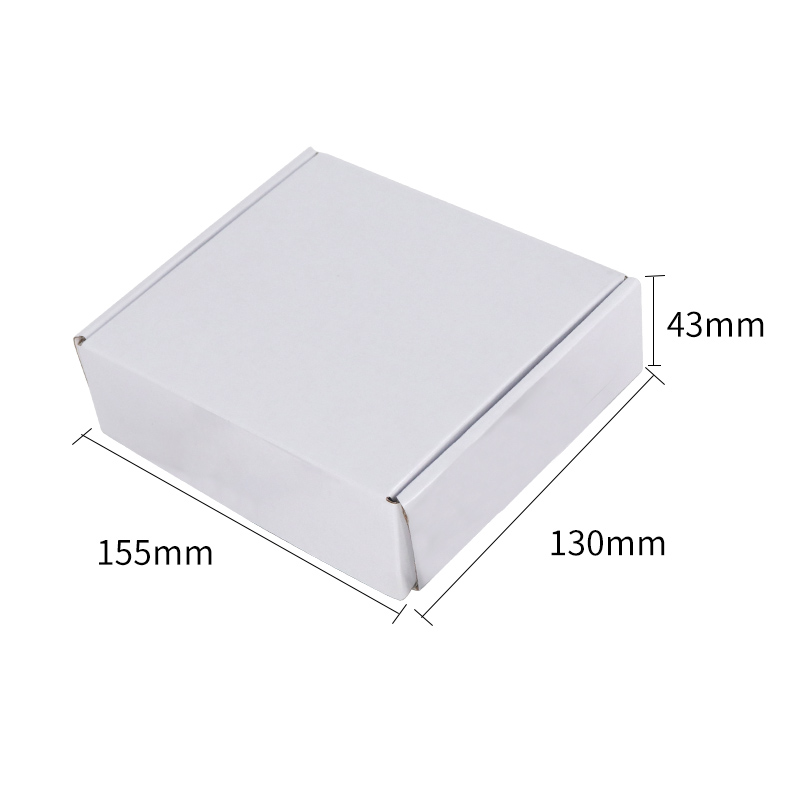

| 包装尺寸 | 155*130*43mm |
| 产品重量 | 136g |
| 总 重 | 232g |
注意事项：
① 设备不具备防水功能，安装时，请防雨淋。
② 设备具备电源防反接能力，注意不能长时间反接，以免烧毁电源。
③ 设备继电器输出为5V DC 信号级别输出，不可控制大功率器件，以免损坏。
④ 设备可在9V-16V电压下工作，要求电压为12V 。施工时，禁止采用电话线，双绞线作为电源导线，以避免不稳定因素。
⑤ 设备选用继电器寿命为 100000000次，仅在正常使用情况下。
⑥ 设备设计温度为-20℃ – +70 ℃，极限温度情况下，手指无法实际使用，故不建议使用。
⑦ 设备安装靠近其他大功率RFID 设备类时，注意保持距离在30CM以外，避免干扰。
⑧ 使用手册未涵盖事宜，请咨询厂商提供服务，未经明确的使用办法，导致异常，请客户自行承担责任。
接线端口定义：
WD1 | WD0 | GND | 12V |
NO | COM | NC | BUT | GND | BL- | BL+ |

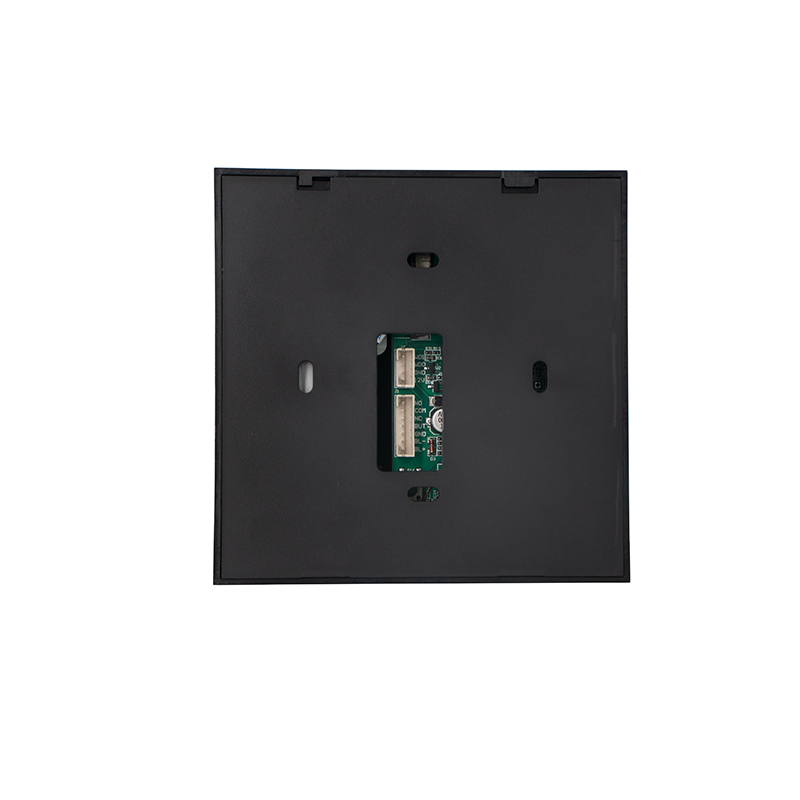

接线端子在PCB上有字符标示，请注意查看。
接线参考：
项目 | 参数 | 项目 | 参数 |
工作频段 | 125Khz | 读卡类型 | TK4001、EM4100等ID卡 |
重量 | 160G | 尺寸 | 110mm×80mm×26mm |
读卡距离 | 0~80mm | 读卡时间 | ＜100mS |
读卡速度 | 0.2S | 读卡间距 | 0.5S |
通讯接口 | USB | 工作温度 | -20℃—70℃ |
工作电压 | 5V | 工作电流 | 100mA |
操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android | ||
其他 | 状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 输出格式：支持定制格式，亦可选配“拨码开关格式” |
项目 | 参数 | 项目 | 参数 |
工作频段 | 13.56Mhz | 读卡类型 | MF\S50\S70等14443A协议标签 |
重量 | 160G | 尺寸 | 110mm×80mm×26mm |
读卡距离 | 0~80mm | 读卡时间 | ＜100mS |
读卡速度 | 0.2S | 读卡间距 | 0.5S |
通讯接口 | USB | 工作温度 | -20℃—70℃ |
工作电压 | 5V | 工作电流 | 100mA |
操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android | ||
其他 | 状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 输出格式：支持定制格式，亦可选配“拨码开关格式” |
项目 | 参数 | 项目 | 参数 |
工作频段 | 13.56Mhz | 读卡类型 | MF\S50\S70等14443A协议标签 |
重量 | 140G | 尺寸 | 104mm×68mm×10mm |
读卡距离 | 0~80mm | 读卡时间 | ＜100mS |
读卡速度 | 0.2S | 读卡间距 | 0.5S |
通讯接口 | USB | 工作温度 | -20℃—70℃ |
工作电压 | 5V | 工作电流 | 100mA |
操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android | ||
其他 | 状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 输出格式：默认10位10进制（4字节），支持定制输出格式。 |
项目 | 参数 | 项目 | 参数 |
工作频段 | 125Khz | 读卡类型 | TK4001、EM4100等ID卡 |
重量 | 140G | 尺寸 | 104mm:68mm×10mm |
读卡距离 | 0~80mm | 读卡时间 | ＜100mS |
读卡速度 | 0.2S | 读卡间距 | 0.5S |
通讯接口 | USB | 工作温度 | -20℃—70℃ |
工作电压 | 5V | 工作电流 | 100mA |
操作系统 | Win XP\Win CE\Win 7\Win 10\LIUNX\Vista\Android | ||
其他 | 状态指示灯：2色LED（“红色”电源LED，“绿色”状态指示灯） 内置喇叭：蜂鸣器，可控制LED和蜂鸣器 输出格式：支持定制格式 |
